8GHz 2x16 RF Switch Matrix
Switch RF 8216
Le switch RF CS8216 offre une configuration matricielle 2x16 et est disponible dès maintenant.
La gamme de matrices de commutation RF CS8000 sera étendue pour couvrir un plus large éventail de configurations et de nombres de canaux. Le premier modèle de la série, la CS8216, offre une configuration matricielle 2x16 et est disponible dès maintenant.

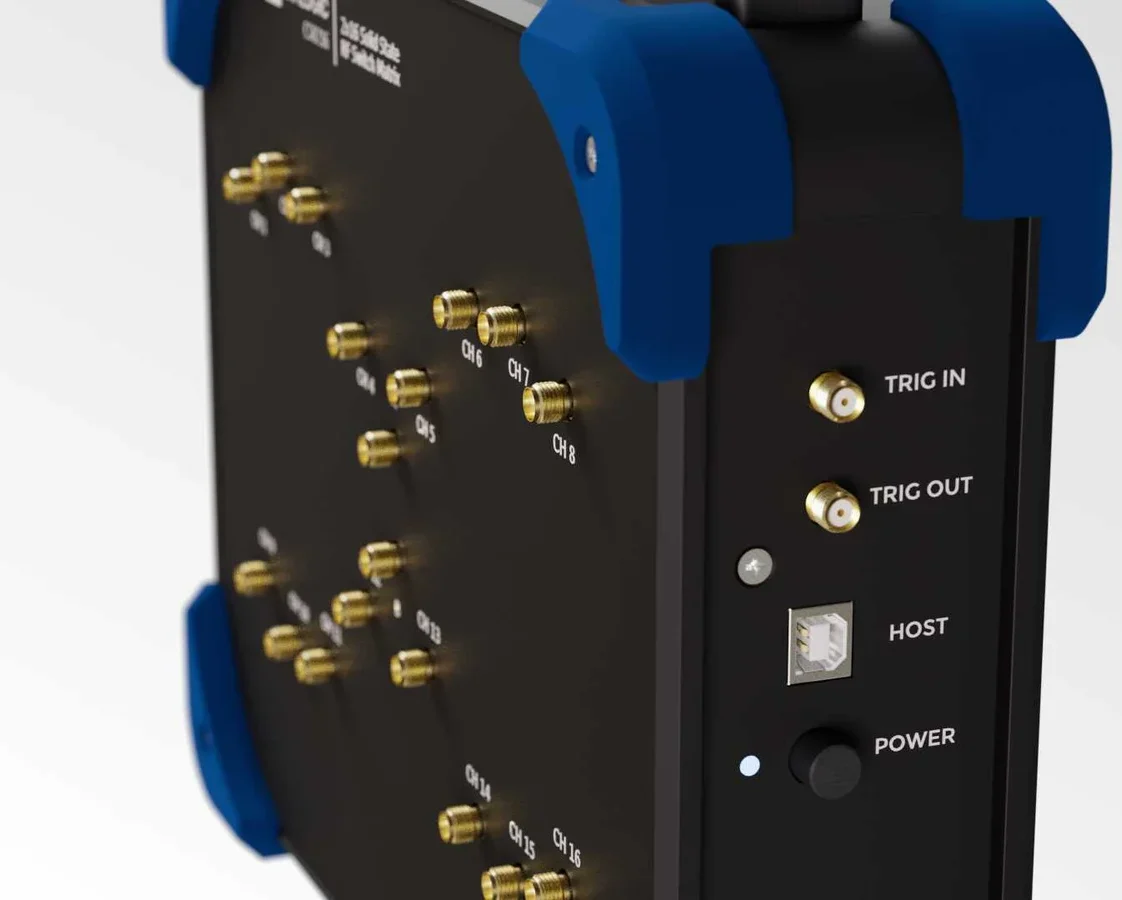

Matrice de commutation RF CS8216 (faible perte d'insertion, isolation élevée) avec routage de signaux RF 2x16 et API Python et NodeJS
La matrice de commutation RF CS8216 (faisant partie de la famille CS8000) offre un routage de signaux RF 2x16 pour les équipements de test automatisés, les tests de production et les applications de R&D (5G MIMO, tests d'objets connectés, configurations VNA multicanaux, etc.). La CS8216 se connecte à un ordinateur (Windows, Linux, macOS) via USB et se pilote grâce à une interface graphique intuitive ou par programmation via une API complète compatible avec Python et NodeJS.
Performance RF
Insertion Loss
- 2 GHz: -2.5 dB typical
- 4 GHz: -5 dB typical
- 8 GHz: -10 dB typical
Isolation Between Channels
- Typical: 80 dB at 8 GHz
- 85 dB typical (across frequency range)
Switching Performance
- Switching time: < 1 µs typical
- Frequency range: 100 MHz to 8 GHz
OS supportés
- Windows: 7/8/10/11
- macOS: 10.9 or later
- Linux: Ubuntu 14.04 or later

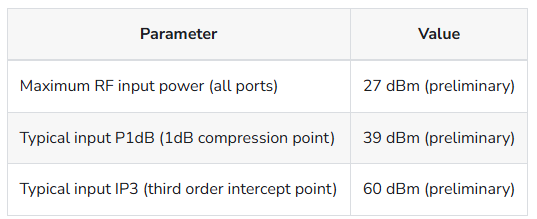

RF Power
Certifications
- EMC Directive: 2004/108/EC
- Low-Voltage Directive: 2006/95/EC
- IEC: 61326-2
- FCC: Part 15 compliant
- RoHS: 2011/65/EC compliant
- CAN ICES-3 (B) / NMB-3 (B)
CS8000 SwitchMaster

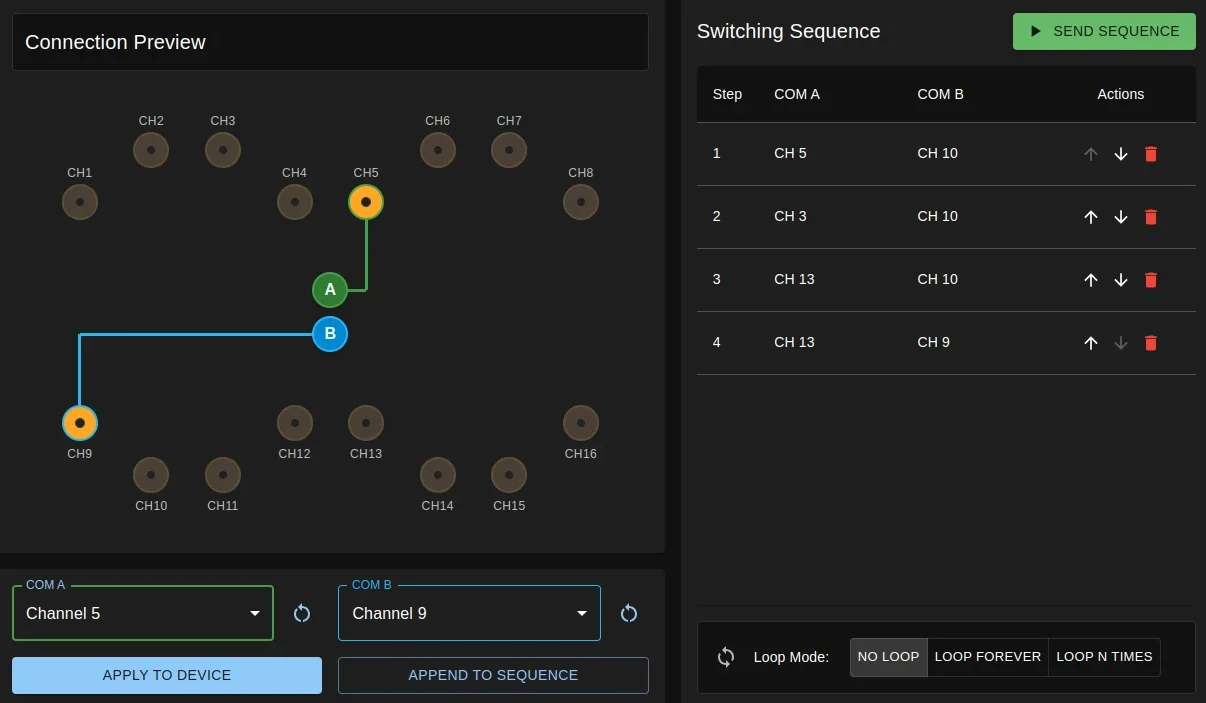

CS8000 SwitchMaster est le logiciel utilisé pour interfacer les matrices de commutation RF de la série CS8000. Conçu pour allier simplicité et performance, CS8000 SwitchMaster propose une interface graphique intuitive permettant le contrôle manuel du routage des signaux RF, ainsi que des fonctionnalités avancées pour créer et exécuter des séquences de commutation complexes.
Que vous ayez besoin de router des signaux entre plusieurs points de test, de synchroniser vos opérations avec des équipements externes via des signaux de déclenchement (trigger), ou d’automatiser des processus de test en production, SwitchMaster offre un environnement clair et efficace.
Le logiciel est compatible avec le modèle CS8216 (matrice de commutation RF 2x16) ainsi qu’avec les futurs équipements de la série CS8000, permettant aux ingénieurs de se concentrer sur les phases de test et de validation, sans être freinés par des outils de configuration comple
